Especificaciones de Ingeniería Óptica Startnow 34x5 para Alta Potencia

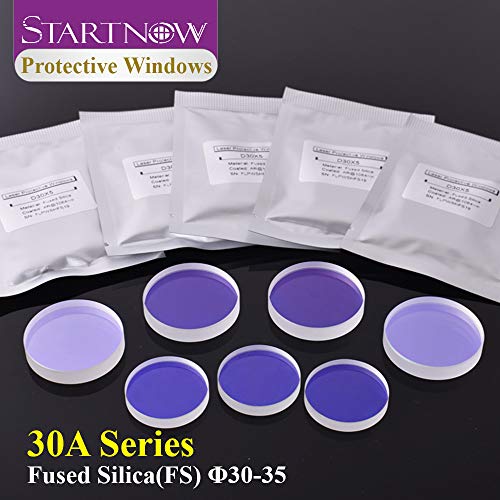

Componente óptico pasivo destinado a la protección de sistemas de colimación y enfoque en cabezales de corte por láser de fibra. El sustrato de sílice fundida (JGS1) presenta un umbral de daño por daño óptico extremadamente alto, adecuado para aplicaciones que operan en el espectro infrarrojo cercano a 1064nm.
Análisis de Rendimiento Térmico y Mecánico

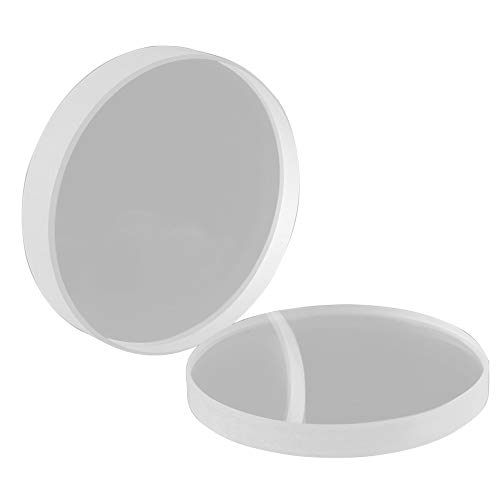

La geometría de 34 mm de diámetro y 5 mm de espesor nominal proporciona la resistencia estructural necesaria para soportar las presiones de gas de asistencia (Nitrógeno u Oxígeno) utilizadas habitualmente en el corte de acero inoxidable y al carbono. Su recubrimiento antirreflectante por ambas caras minimiza la reflectancia residual, previniendo el retorno del haz hacia el diodo de fibra.
Datos de Configuración del Sistema

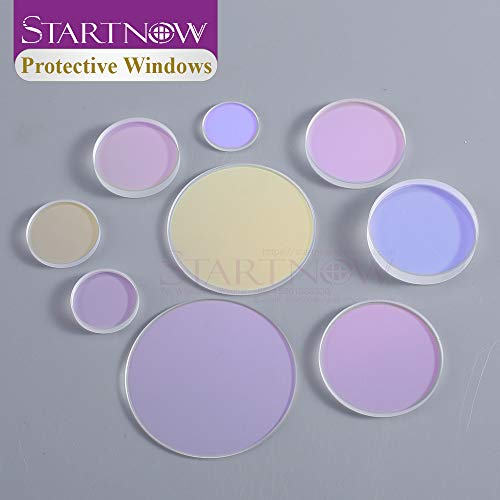

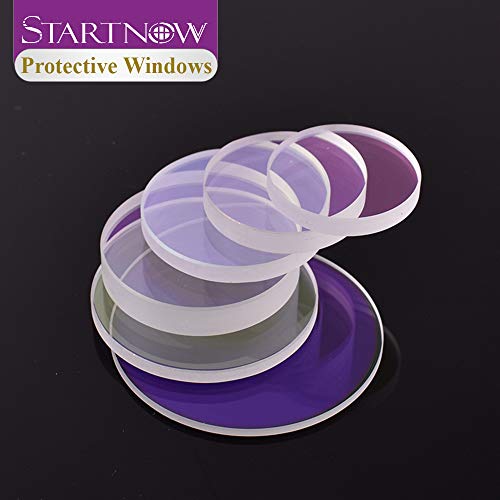

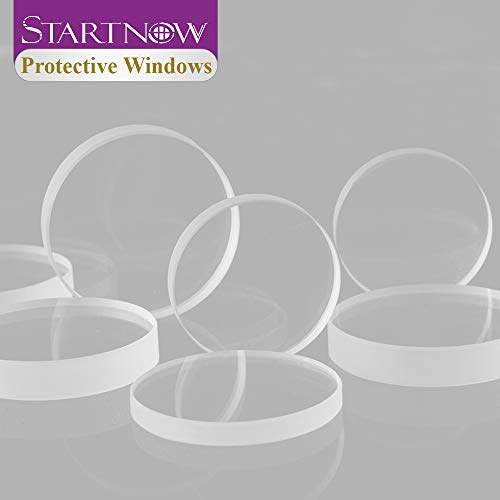

- Tipo de componente: Ventana de sacrificio protectora
- Longitud de onda de diseño: 1064 nm (Infrarrojo)
- Tolerancia de diámetro: +0.0 / -0.1 mm
- Tolerancia de espesor: +/- 0.1 mm
- Calidad de superficie: 20/40 Scratch/Dig
